Met het meetgereedschap kunt u eenvoudig afmetingen in uw illustratie, zoals afstand, hoek en straal, meten en weergeven. Bovendien hebt u de flexibiliteit om het uiterlijk, de eenheid, de schaal en dergelijke van de afmetingen aan te passen.

Probeer het in de app
Meet en teken afmetingen in een paar eenvoudige stappen.

Illustrator openen

Vertrouwd raken met het meetgereedschap, het maatobject en de gereedschapsinstellingen

Meetgereedschap

Het meetgereedschap is eenvoudig toegankelijk via de werkbalk. Als u het niet kunt vinden, selecteert u Werkbalk bewerken onderaan op de werkbalk en sleept u het meetgereedschap vanuit het gedeelte Bewerken naar de werkbalk. Wanneer u klikt op het meetgereedschap, wordt er een taakbalk geopend. Via de taakbalk kunt u eenvoudig schakelen tussen verschillende soorten gereedschappen: Lineaire afmeting , Hoekafmeting en Radiale afmeting . Met deze gereedschappen kunt u respectievelijk lineaire, hoek- en radiale afmetingen tekenen. Voordat u een specifiek type afmeting tekent, moet u ervoor zorgen dat u het juiste gereedschapstype hebt geselecteerd. De taakbalk bevat ook de gereedschapsinstellingen.

Maatobject

Wanneer u een afmeting weergeeft, krijgt u een maatobject. Een maatobject bevat een maatlijn, extensielijn en maattekst.

A. Extensielijn B. Afstand tot maattekst C. Maattekst D. Maatlijn E. Lengte van extensielijn F. Afstand tot extensielijn

Gereedschapsinstellingen

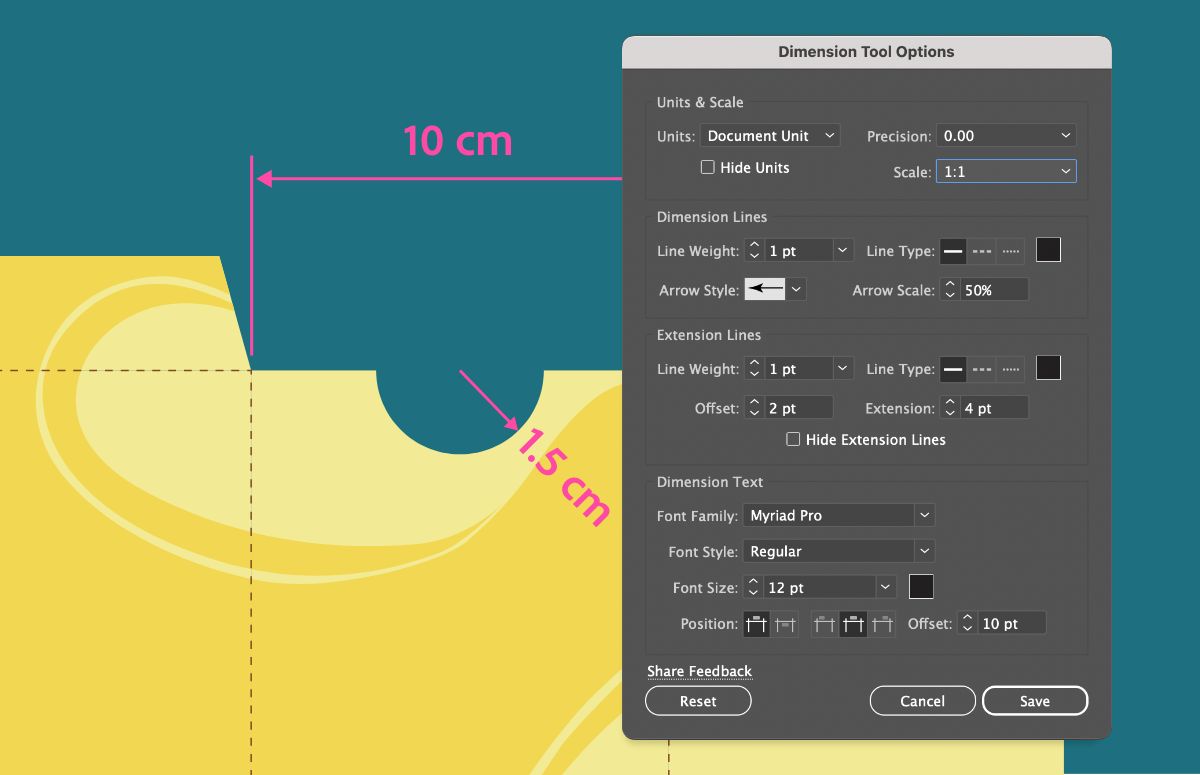

Afmetingen getekend op het canvas, samen met het dialoogvenster Opties meetgereedschap — Gebruik het dialoogvenster Opties meetgereedschap om instellingen te configureren voor de maatobjecten die u gaat weergeven.

Met gereedschapsinstellingen of Opties meetgereedschap kunt u voorkeuren instellen, zoals de maateenheid, schaal, precisie en vormgeving voor uw maatobjecten. U kunt de instellingen op twee manieren openen: door te dubbelklikken op het gereedschapspictogram op de werkbalk of door te selecteren op de taakbalk van het meetgereedschap.

Wanneer u de gereedschapsinstellingen wijzigt, stelt u de voorkeuren in voor alle maatobjecten die u in de toekomst gaat toevoegen, niet voor objecten die u al hebt toegevoegd. U kunt het volgende opgeven voordat u uw afmetingen gaat toevoegen:

Eenheden en schaal: Kies tussen verschillende maateenheden en stel de nauwkeurigheid in tot op drie decimalen. U kunt een van de vooraf ingestelde schalen kiezen of een aangepaste schaal maken door de verhouding op te geven. U kunt maximaal 10 aangepaste schalen maken. Als u niet wilt dat de maattekst eenheden bevat, kunt u deze verbergen.
Maatlijnen: Geef lijndikte en lijntype, pijlstijl, schaal en kleur op.
Extensielijnen: Geef lijndikte en lijntype, afstand, lengte en kleur op.
Maattekst: Geef de lettertypefamilie, stijl, grootte, afstand, kleur en positie op.

Als u de oorspronkelijke instellingen wilt herstellen, selecteert u Herstellen.

Instellingen voor de positie van de maattekst

Als u de maattekst buiten de maatlijn wilt plaatsen, selecteert u Weg van maatlijn en object .
Als u de maattekst tussen het object en de maatlijn wilt plaatsen, selecteert u Tussen maatlijn en object .
Als u de maattekst links, in het midden of rechts van de maatlijn wilt uitlijnen, selecteert u respectievelijk Links uitlijnen , Centreren of Rechts uitlijnen .

Lineaire afmetingen weergeven

Met het gereedschapstype Lineaire afmeting kunt u de lengte van een lijn en de afstand tussen twee punten meten en weergeven.

Lineaire afmetingen die u weergeeft, zijn uitgelijnd, verticaal of horizontaal.

Uitgelijnde afmeting

Dit is de directe afstand tussen twee punten.

Verticale afmeting

Dit is de verticale afstand tussen twee punten.

Horizontale afmeting

Dit is de horizontale afstand tussen twee punten.

De verticale en horizontale afmetingen van objecten weergeven

U kunt eenvoudig de verticale en horizontale afmetingen van een object weergeven. Deze afmetingen kunnen afwijken van die van het omsluitende kader wanneer u het object roteert. Als het object is geroteerd, worden de weergegeven afmetingen aangepast aan de nieuwe verticale en horizontale afmetingen.

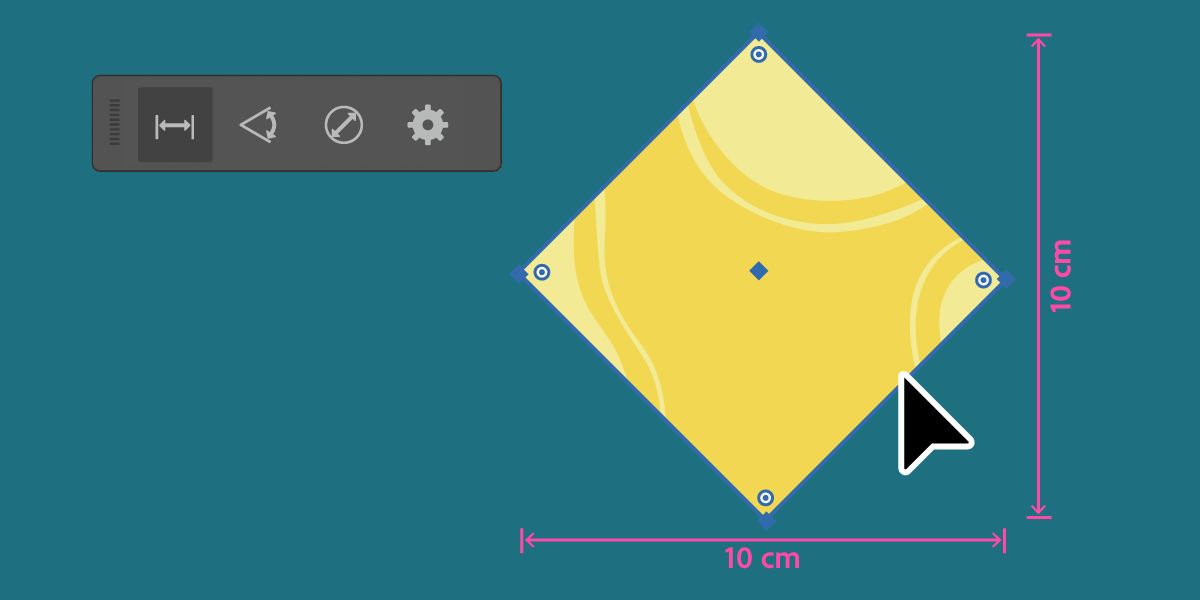

Een gedraaid vierkant waarvan de afmetingen worden weergegeven. — Geef de afmetingen van objecten weer met behulp van een sneltoets.

Selecteer het meetgereedschap op de werkbalk.
Selecteer Lineaire afmeting op de taakbalk die verschijnt.
Houd Option (macOS) of Alt (Windows) ingedrukt en plaats de aanwijzer op het pad van het object.
Klik op het canvas wanneer u de roze hulplijn ziet.

De afmetingen van de zijde van basisvormen weergeven

U kunt eenvoudig de afmetingen van een zijde weergeven van basisvormen zoals rechthoeken, veelhoeken, lijnsegmenten en sterren.

De afmetingen weergeven van de zijden van basisvormen, zoals een zeshoek.

Selecteer het meetgereedschap op de werkbalk.
Selecteer Lineaire afmeting op de taakbalk die verschijnt.
Beweeg met de aanwijzer over één zijde van de vorm totdat er een roze hulplijn verschijnt en teken vervolgens de afmetingen:
- Uitgelijnde afmeting van de zijde: Sleep, waarbij u zorgt dat de hulplijn evenwijdig blijft met de zijde, en laat daarna los.
- Verticale afmeting van de zijde: Sleep, waarbij u zorgt dat de hulplijn evenwijdig blijft met de zijde, wijzig de richting, zodat de hulplijn verticaal is, en laat daarna los.
- Horizontale afmeting van de zijde: Sleep, waarbij u zorgt dat de hulplijn evenwijdig blijft met de zijde, wijzig de richting, zodat de hulplijn horizontaal is, en laat daarna los.

Opmerking:

Als u de instellingen wilt wijzigen van een maatobject dat u al hebt toegevoegd, selecteert u het object en brengt u de wijzigingen aan in het deelvenster Eigenschappen.

De afstand tussen twee punten weergeven

Horizontale afmeting tussen punten op twee zeshoeken. — De uitgelijnde, verticale en horizontale afmetingen tussen twee punten plaatsen.

Selecteer het meetgereedschap op de werkbalk.
Selecteer Lineaire afmeting op de taakbalk die verschijnt.
Klik op het eerste punt en klik daarna op het tweede punt. Vervolgens kunt u de volgende afmetingen weergeven:
- Uitgelijnde afmeting: Klik nogmaals.
- Verticale afmeting: Beweeg de muis horizontaal en klik daarna.
- Horizontale afmeting: Beweeg de muis verticaal en klik daarna.

Lineaire afmetingen tekenen van een object met een lijn

Als op een padsegment een lijn is toegepast, kunt u de lineaire afmeting ervan nauwkeurig meten door op de voorvertoningsgrenzen te klikken. Als u voorvertoningsgrenzen wilt inschakelen, gaat u naar Illustrator > Voorkeuren > Algemeen > Met grenzen voorvertoning (macOS) of Bewerken > Voorkeuren > Algemeen > Met grenzen voorvertoning (Windows).

Hoekafmetingen weergeven

Met het gereedschapstype Hoekafmeting kunt u eenvoudig de hoeken van een vorm of de hoeken tussen twee kruisende lijnen weergeven.

Hoeken van basisvormen weergeven

De binnen- en buitenhoek weergeven van basisvormen zoals een driehoek.

Selecteer het meetgereedschap op de werkbalk.
Selecteer Hoekafmeting op de taakbalk die verschijnt.
Beweeg met de muis over het hoekpunt van de hoek die u wilt meten totdat er een roze hoekhulplijn verschijnt. Teken vervolgens de binnen- en buitenhoeken:
- Binnenhoek: Sleep naar binnen vanaf het hoekpunt en laat los.
- Buitenhoek: Sleep naar buiten vanaf het hoekpunt en laat los.

Hoeken van snijdende lijnen meten

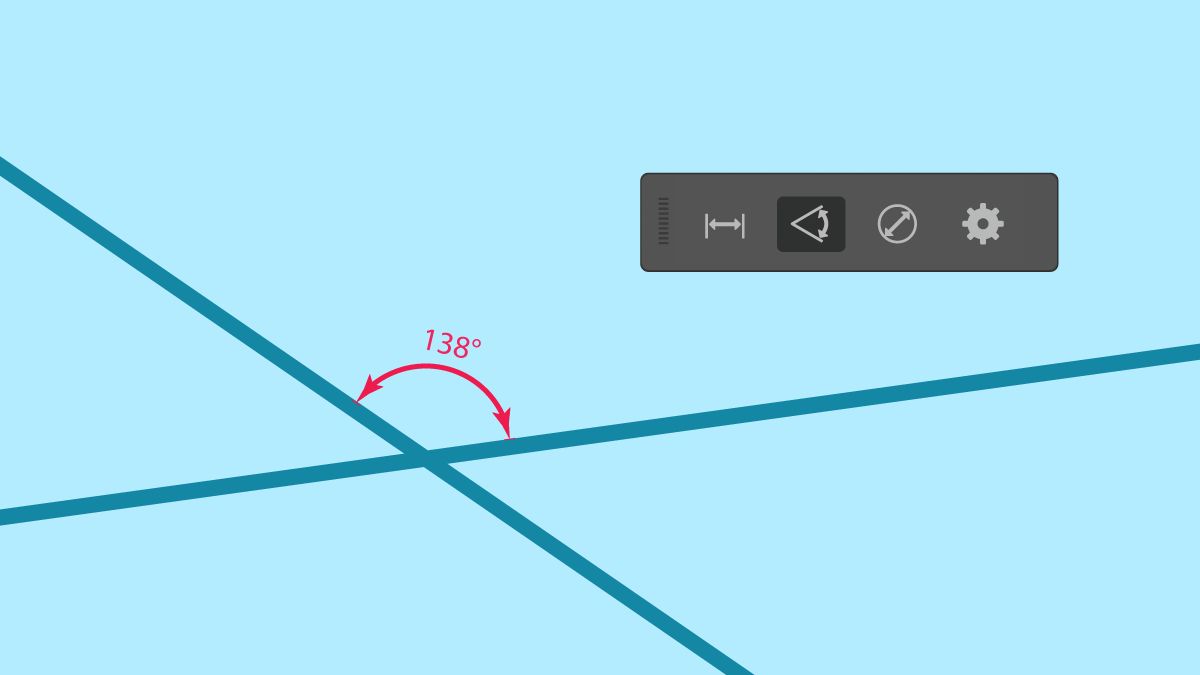

Twee snijdende lijnen met daartussen een gemeten hoek. — De binnen- en buitenhoek van twee kruisende lijnen meten.

Selecteer het meetgereedschap op de werkbalk.
Selecteer Hoekafmeting op de taakbalk die verschijnt.
Klik op een punt op de eerste lijn en klik daarna op een punt op de tweede lijn.
Beweeg de muis in een van beide richtingen en klik vervolgens op het canvas om de binnen- of buitenhoek te meten.

Radiale afmetingen weergeven

Met het gereedschapstype Radiale afmeting kunt u eenvoudig de straal en diameter van cirkels en perfecte bogen (bogen die deel uitmaken van een cirkel) weergeven.

De straal en diameter van cirkels en perfecte bogen weergeven.

Selecteer het meetgereedschap op de werkbalk.
Selecteer Radiale afmeting op de taakbalk die verschijnt.
Beweeg met de muis over de omtrek van de cirkel of boog totdat een roze radiale hulplijn verschijnt. Teken vervolgens de radiale afmetingen:
- Straal: Sleep naar buiten en laat los.
- Diameter: Sleep naar binnen en laat los.

Eigenschappen van bestaande afmetingen wijzigen

Hoewel u de gereedschapsinstellingen kunt gebruiken om de eigenschappen op te geven van afmetingen die u in de toekomst gaat toevoegen, kunt u de eigenschappen van bestaande afmetingen alleen wijzigen via het deelvenster Eigenschappen. Selecteer hiervoor de maatobjecten en ga naar het deelvenster Eigenschappen. U kunt deze nieuwe eigenschappen vervolgens toepassen op de maatobjecten die u hebt geselecteerd of op alle bestaande maatobjecten door Toepassen op alles te selecteren. Daarnaast kunt u Instellen als standaard selecteren om de instellingen te wijzigen voor alle bestaande en toekomstige afmetingen.

Als u de objecten transformeert, worden de bijbehorende afmetingen bovendien automatisch bijgewerkt. Als u bijvoorbeeld de breedte van een rechthoek vergroot, wordt het maatobject dat de breedte meet, automatisch bijgewerkt om de nieuwe afmeting weer te geven.

De maatobjecten verbergen

Alle maatobjecten worden toegevoegd op een afzonderlijke laag Afmetingen in het deelvenster Lagen. U kunt de zichtbaarheid van de laag Afmetingen wijzigen om de maatobjecten in uw illustratie te verbergen. U kunt items op de laag Afmetingen niet verplaatsen naar andere lagen en omgekeerd.

Punten om te onthouden

Gebruik het meetgereedschap om maatobjecten te verplaatsen. Als u het selectiegereedschap gebruikt om ze te verplaatsen, worden ze uitgebreid als normale objecten.
Wanneer u een object vervormt, worden de bijbehorende afmetingen niet automatisch aangepast.
U kunt de strekkende lengte van een gebogen pad nog niet meten.
