Righelli, griglie e guide

I righelli permettono di posizionare e misurare accuratamente gli oggetti nella finestra del disegno o su una tavola da disegno. Il punto del righello contrassegnato da 0 è l’origine dei righelli.

Illustrator dispone ora di righelli separati per documenti e tavole da disegno. Potete selezionare solo uno di questi righelli alla volta.

I righelli globali si trovano lungo i lati superiore e sinistro della finestra dell’illustrazione. L’origine predefinita dei righelli è l’angolo in alto a sinistra della finestra dell’illustrazione.

I righelli della tavola da disegno si trovano lungo i lati superiore e sinistro della tavola da disegno. L’origine predefinita dei righelli della tavola da disegno è l’angolo in alto a sinistra della tavola da disegno.

La differenza tra i righelli delle tavole da disegno e i righelli globali consiste nel fatto che quando si usano i primi il punto di origine fa riferimento alla tavola da disegno attiva. Inoltre, i righelli delle tavole da disegno possono avere origini diverse. Se si cambia l’origine del righello della tavola da disegno, i riempimenti pattern applicati agli oggetti presenti sulla tavola da disegno non subiscono modifiche.

Il punto origine predefinito per il righello globale si trova nell’angolo in alto a sinistra della prima tavola da disegno, mentre l’origine predefinita per i righelli della tavole da disegno si trova nell’angolo in alto a sinistra della tavola da disegno corrispondente.

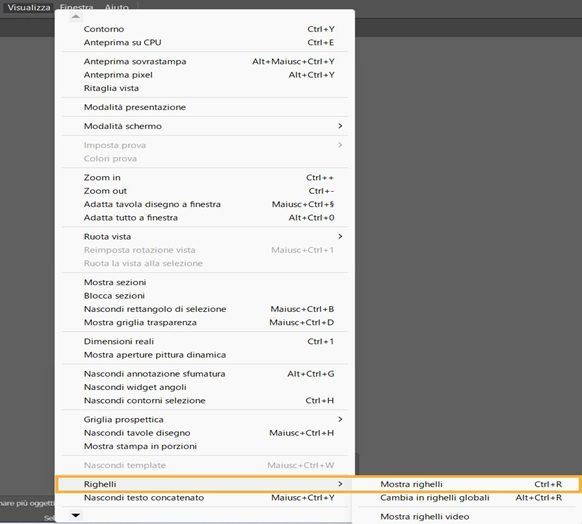

• Per visualizzare o nascondere i righelli, scegliete Visualizza > Righelli > Mostra righelli o Visualizza > Righelli > Nascondi righelli.

• Per passare dai righelli della tavola da disegno ai righelli globali o viceversa, selezionate Visualizza > Righelli > Cambia in righelli globali o Visualizza > Righelli > Cambia in righelli tavola disegno. Per impostazione predefinita sono visualizzati i righelli della tavola da disegno, pertanto nel sottomenu Righelli è visualizzata l’opzione Cambia in righelli globali.

• Per visualizzare o nascondere i righelli video, scegliete Visualizza > Mostra righelli video o Visualizza > Nascondi righelli video.

• Per modificare l’origine dei righelli, portate il puntatore nell’angolo in alto a sinistra in corrispondenza dell’intersezione dei righelli, quindi trascinatelo nel punto da usare come nuova origine dei righelli.

  Mentre trascinate, una crocetta nella finestra e nei righelli indica lo spostamento dell’origine dei righelli globali.

• Per ripristinare l’origine predefinita dei righelli, fate doppio clic sull’angolo superiore sinistro in corrispondenza dell’intersezione dei righelli.

Il sistema di coordinate è ora passato al quarto quadrante, rispetto al primo quadrante della precedente versione. In Illustrator CS5, a uno spostamento verso il basso corrisponde un incremento del valore sull’asse y e a uno spostamento verso destra corrisponde un incremento del valore sull’asse x.

Quando si salva un documento per una versione precedente di Illustrator, i righelli globali restano nella posizione impostata nel documento della versione precedente. Benché il punto di origine non si sposti in alto a sinistra, il sistema di coordinate passa al quarto quadrante.

La modifica apportata al sistema di coordinate e all’origine dei righelli non si applica allo scripting ed è pertanto possibile continuare a usare gli script precedenti. Tuttavia, quando trasformate degli oggetti mediante uno script, i valori delle coordinate y differiscono dai valori impostati nell’interfaccia utente di Illustrator. Ad esempio, se applicate uno spostamento di 10 punti sull’asse Y, ovvero Y= +10, applicate anche una trasformazione Y = -10 punti per emulare lo stesso spostamento con lo scripting.

Modificare l’unità di misura

L’unità di misura predefinita di Illustrator sono i punti (un punto equivale a 0,3528 millimetri). Potete modificare l'unità usata da Illustrator per misure generiche, tracce e testo. In qualsiasi momento potete sostituire localmente l'unità predefinita durante l'inserimento dei valori nelle caselle di testo.

• Per modificare l'unità di misura predefinita, scegliete Modifica > Preferenze > Unità (Windows) o Illustrator > Preferenze > Unità (macOS), quindi selezionate le unità per le opzioni Generali, Traccia e Testo. Se Mostra opzioni asiatiche è selezionato nelle preferenze Testo, potete anche selezionare una unità specifica per il testo asiatico.

• Per impostare l’unità di misura solo per il documento corrente, scegliete File > Imposta documento, scegliete un'unità di misura dal menu a comparsa Unità e fate clic su OK.
• Per modificare l’unità di misura quando si immette un valore nella casella, fate seguire il valore da una delle seguenti abbreviazioni: pollice, pollici, ", millimetri, mm, Q (un Q equivale a 0,25 millimetri), centimetri, cm, punti, p, pt, pica, pc, pixel o px.

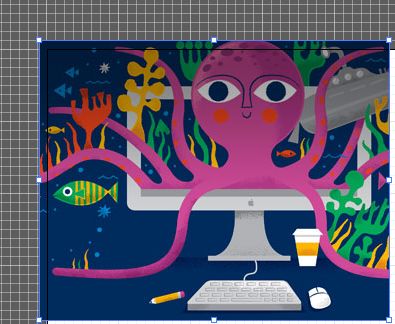

Usare la griglia

La griglia viene visualizzata dietro la grafica nella finestra illustrazione. Non viene stampata.

• Per visualizzare o nascondere la griglia, scegliete Visualizza > Mostra griglia o Visualizza > Nascondi griglia.


• Per allineare gli oggetti alle griglie, scegliete Visualizza > Allinea alla griglia, selezionate l’oggetto da spostare e trascinatelo nella posizione desiderata.

  Quando i contorni sono a non più di due pixel dalla griglia, l’oggetto viene allineato al punto.

• Per specificare la spaziatura tra le linee della griglia, lo stile della griglia (linee o punti), il colore della griglia, o se la griglia deve apparire davanti o dietro il disegno, scegliete Modifica > Preferenze > Guide e griglia (Windows) o Illustrator > Preferenze > Guide e griglia (macOS).

Usare le guide

Le guide vi consentono di allineare testo e oggetti grafici. Potete creare guide righello (linee rette orizzontali e verticali) e oggetti guida (oggetti vettoriali da convertire in guide). Le guide, come la griglia, non vengono stampate.

Potete scegliere due stili per le guide: a punti e a linee. Potete inoltre cambiare il colore applicando i colori predefiniti per le guide o i colori scelti con l’apposito selettore. Per impostazione predefinita, le guide sono sbloccate e potete quindi spostarle, modificarle, eliminarle o ripristinarle, ma potete anche scegliere di bloccarle in una posizione.

• Per mostrare o nascondere le guide, scegliete Visualizza > Guide > Mostra guide o Visualizza > Guide > Nascondi guide.
• Per modificare le impostazioni delle guide, scegliete Modifica > Preferenze > Guide e griglia (Windows) o Illustrator > Preferenze > Guide e griglia (macOS).
• Per bloccare le guide, selezionate Visualizza > Guide > Guide bloccate.

Creare le guide

Spostare, eliminare o rilasciare le guide

Allineare oggetti ai punti di ancoraggio e alle guide

Usare le guide sensibili

Le guide sensibili sono guide di allineamento temporanee visualizzate quando create o manipolate gli oggetti o le tavole da disegno. Consentono di allineare, modificare e trasformare gli oggetti o le tavole da disegno rispetto ad altri oggetti, tavole da disegno o entrambi, allineando e visualizzando la posizione X e Y e i valori delta. Potete specificare il tipo di guide sensibili e commenti visualizzati (ad esempio etichette misure, evidenziazione oggetto o etichette) impostando le preferenze per le guide sensibili.

Le guide sensibili sono attive per impostazione predefinita.

Impostare le preferenze per le guide sensibili

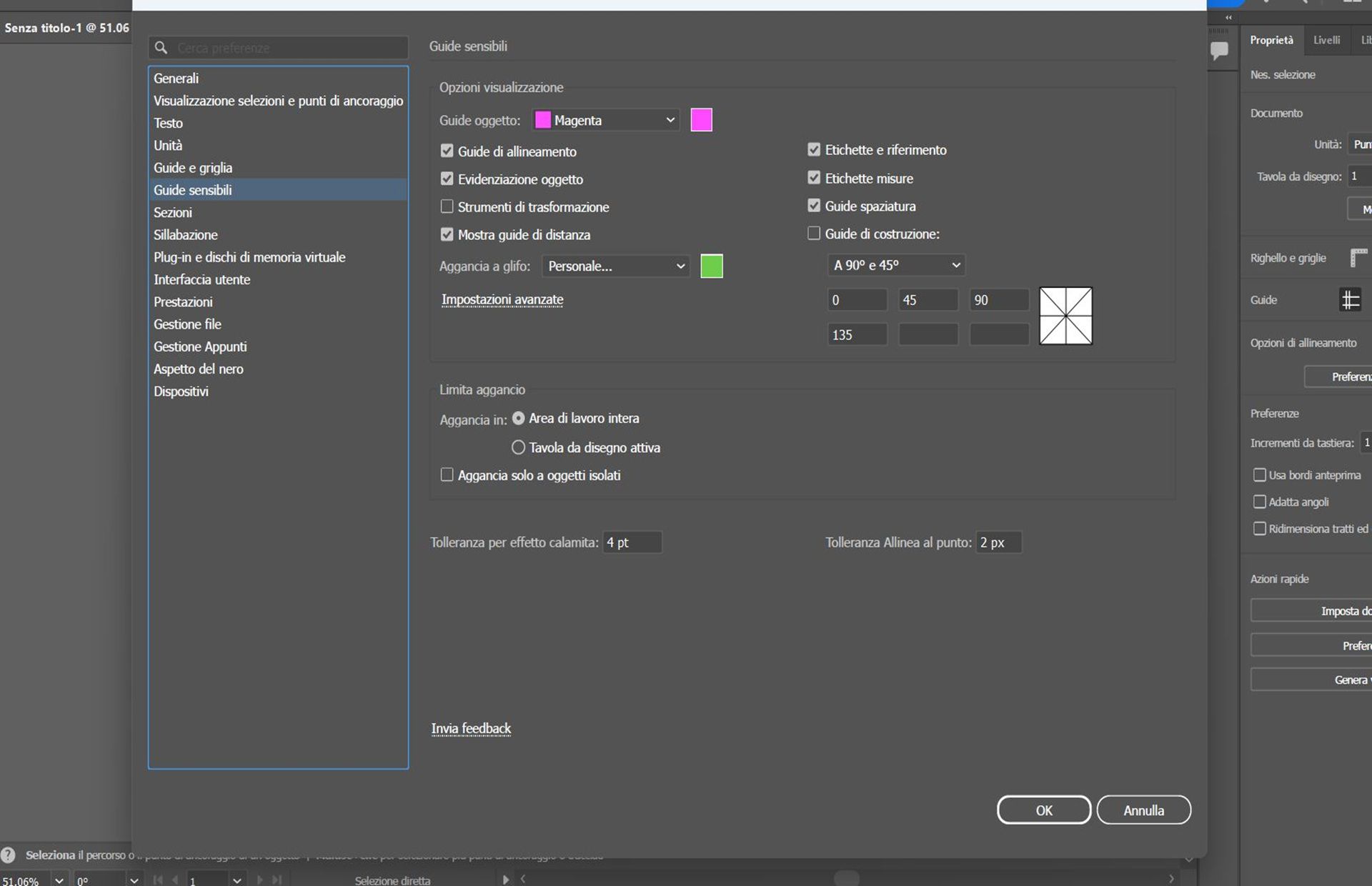

Scegliete Modifica > Preferenze > Guide sensibili (Windows) o Illustrator > Preferenze > Guide sensibili (macOS) per impostare le seguenti preferenze:

Imposta il colore delle guide.

Visualizza le linee guida generate lungo il centro o i contorni di oggetti geometrici, tavole da disegno e pagine al vivo. Queste guide vengono generate quando spostate gli oggetti ed effettuate operazioni quali disegnare forme di base, usare lo strumento penna o trasformare oggetti.

Visualizza informazioni quando i tracciati si intersecano e quando sono centrati su un punto di ancoraggio.

Per evidenziare l’oggetto mentre trascinate il puntatore attorno ad esso. Il colore di evidenziazione corrisponde a quello del livello dell’oggetto.

Visualizzano informazioni per molti strumenti (ad esempio, strumenti di disegno o di testo) riguardanti la posizione del cursore quando viene collocato su un punto di ancoraggio. Durante la creazione, la selezione, lo spostamento o la trasformazione degli oggetti, visualizza la distanza delta x e y rispetto alla posizione originaria dell’oggetto. Quando premete Maiusc mentre è selezionato uno strumento di disegno, viene visualizzata la posizione iniziale.

Per visualizzare informazioni quando ridimensionate, ruotate e inclinate gli oggetti.

Mostra la distanza tra due oggetti e la posizione di un oggetto rispetto alla tavola da disegno principale.

Visualizza le guide durante la creazione di nuovi oggetti. Specificate gli angoli a cui devono essere tracciate le guide dai punti di ancoraggio di un oggetto vicino. Potete impostare fino a sei angoli. Immettete un angolo nella casella Angoli selezionata, selezionate un set di angoli dal menu a comparsa Angoli o personalizzate un set di angoli selezionandolo dal menu a comparsa e modificandone un valore. L’anteprima riflette le impostazioni.

Per specificare a quanti punti si deve trovare il puntatore da un altro oggetto affinché le guide sensibili si attivino.

Utilizzare le guide di distanza per un posizionamento accurato

Quando selezionate oggetti con gli strumenti Selezione, Selezione diretta o Selezione di gruppo, le Guide distanza mostrano le distanze per aiutarvi a posizionare gli oggetti con precisione. Per gli oggetti raggruppati, le Guide di distanza misurano sempre le distanze per il gruppo nel suo insieme.

Visualizzare le distanze tra due oggetti

Visualizzare la posizione di un oggetto rispetto alla relativa tavola da disegno

Per disattivare le Guide di distanza, passate a Illustrator> Preferenze > Guide sensibili (macOS) o Modifica > Preferenze > Guide sensibili (Windows) e deselezionate Richiama guide di distanza.

Panoramica del pannello Info

Utilizzate il pannello Info (Finestra > Informazioni) per avere informazioni sull’area su cui si trova il puntatore e sugli oggetti selezionati.

• Quando un oggetto è selezionato e lo strumento selezione è attivo, il pannello Info mostra le coordinate x e y, la larghezza (L) e l’altezza (A) dell’oggetto. I valori di larghezza e altezza variano se è selezionata l’opzione Usa bordi anteprima nelle preferenze Generali. Quando l’opzione Usa bordi anteprima è selezionata, Illustrator include lo spessore della traccia (e altri attributi come le ombreggiature) nelle dimensioni dell’oggetto. Quando l’opzione è deselezionata, Illustrator misura solo le dimensioni definite dal tracciato vettoriale dell’oggetto.

• Quando usate lo strumento penna o sfumatura o quando spostate una selezione, il pannello Info mostra le variazioni dei valori x (L), dei valori y (A), della distanza (D) e dell’angolo  mentre trascinate.

• Con lo strumento Zoom, il pannello Info visualizza il fattore di ingrandimento e le coordinate x e y quando rilasciate il pulsante del mouse.

• Con lo strumento ridimensionamento, il pannello Info mostra la variazione percentuale di larghezza (W) e altezza (H), la nuova larghezza (L) e la nuova altezza (A) al termine del ridimensionamento. Con lo strumento rotazione o riflessione, nel pannello Info verranno visualizzate le coordinate del centro dell’oggetto e l’angolo di rotazione  o di riflessione .

• Con lo strumento inclinazione, il pannello Info visualizza le coordinate del centro dell’oggetto, l’angolo dell’asse di inclinazione  e l’entità dell’inclinazione .

• Con lo strumento pennello, il pannello Info visualizza le coordinate x e y e il nome del pennello corrente.

• Selezionate Mostra opzioni nel menu del pannello o fate clic sulla doppia freccia della linguetta del pannello per visualizzare i valori dei colori di riempimento e di traccia dell’oggetto selezionato e il nome di eventuali pattern, sfumature o tinte applicate all’oggetto.
